开环步进丝杆电机,具有小尺寸,高性能,长耐久,噪音低,效率高等特点,基座尺寸20mm,28mm,35mm,42mm,57mm,60mm,86mm可选,可选按要求定制丝杆长度与端部加工,可按要求定制不同材质的螺母与形状。

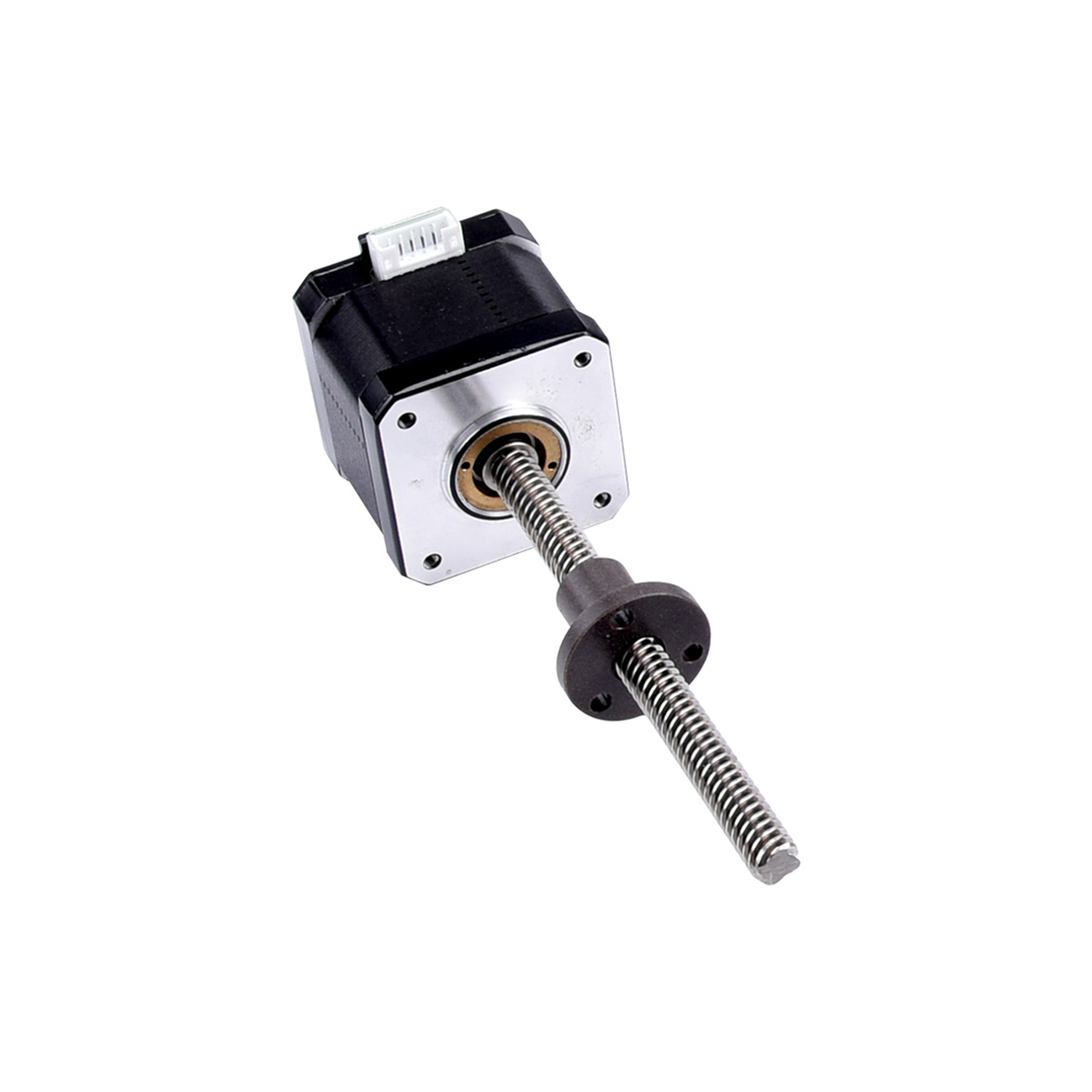

外部驱动式(梯形丝杆)

  • 外部驱动式直线步进电机的丝杠与电机转子集成为一体,当丝杆旋转,螺母被外部装置固定做防旋转时,螺母则沿着丝杠做直线运动。杰美康提供了20,28,35,42,57,60,86等不同的基座尺寸,,多种机身长度和丰富的丝杠直径及导程可以自由选择。


20机座法兰

产品型号 机座法兰
(mm)
机身长度
(mm)
丝杆直径
(mm)
丝杆导程
(mm)
刹车
(抱闸)
匹配驱动器
20SE1828-405-TR3.5xxx-100-A01 20 28 3.5 0.6096/1/2
1.2192/4
2DM415
2DM522-EC
20SE1838-405-TR3.5xxx-100-A01 20 38 3.5 0.6096/1/2
1.2192/4
2DM415
2DM522-EC
20SE1828-405-TR3.5xxx-100-SC-A01 20 42 3.5 0.6096/1/2
1.2192/4
2DM542C-SC
2DM522-EC-SC
20SE1838-405-TR3.5xxx-100-SC-A01 20 52 3.5 0.6096/1/2
1.2192/4
2DM542C-SC
2DM522-EC-SC

28机座法兰

产品型号 机座法兰
(mm)
机身长度
(mm)
丝杆直径
(mm)
丝杆导程
(mm)
刹车
(抱闸)
匹配驱动器
28SE1832-408-TR4.77xx-100-A01 28 32 4.77 0.635/1.27
2.54/5.08
10.16/12.7
2DM415
2DM522-EC
28SE1840-408-TR4.77xx-100-A01 28 40 4.77 0.635/1.27
2.54/5.08
10.16/12.7
2DM415
2DM522-EC
28SE1845-415-TR4.77xx-100-A01 28 45 4.77 0.635/1.27
2.54/5.08
10.16/12.7
2DM415
2DM522-EC
28SE1851-410-TR4.77xx-100-A01 28 51 4.77 0.635/1.27
2.54/5.08
10.16/12.7
2DM415
2DM522-EC
28SE1832-408-TR4.77xx-100-SC-A01 28 59.4 4.77 0.635/1.27
2.54/5.08
10.16/12.7
2DM542C-SC
2DM522-EC-SC
28SE1840-408-TR4.77xx-100-SC-A01 28 67.4 4.77 0.635/1.27
2.54/5.08
10.16/12.7
2DM542C-SC
2DM522-EC-SC
28SE1845-415-TR4.77xx-100-SC-A01 28 72.4 4.77 0.635/1.27
2.54/5.08
10.16/12.7
2DM542C-SC
2DM522-EC-SC
28SE1851-410-TR4.77xx-100-SC-A01 28 78.4 4.77 0.635/1.27
2.54/5.08
10.16/12.7
2DM542C-SC
2DM522-EC-SC

35机座法兰

产品型号 机座法兰
(mm)
机身长度
(mm)
丝杆直径
(mm)
丝杆导程
(mm)
刹车
(抱闸)
匹配驱动器
35SE1834-415-TR6.35xx-100-A01 35 34 6.35 0.6096/1.27
2.54/3.175
5.08/10.16
12.7/25.4
2DM415
2DM522-EC
35SE1847-415-TR6.35xx-100-A01 35 47 6.35 0.6096/1.27
2.54/3.175
5.08/10.16
12.7/25.4
2DM415
2DM522-EC
35SE1834-415-TR6.35xx-100-SC-A01 35 61.4 6.35 0.6096/1.27
2.54/3.175
5.08/10.16
12.7/25.4
2DM542C-SC
2DM522-EC-SC
35SE1847-415-TR6.35xx-100-SC-A01 35 74.4 6.35 0.6096/1.27
2.54/3.175
5.08/10.16
12.7/25.4
2DM542C-SC
2DM522-EC-SC

42机座法兰

产品型号 机座法兰
(mm)
机身长度
(mm)
丝杆直径
(mm)
丝杆导程
(mm)
刹车
(抱闸)
匹配驱动器
42SE1834-415-TR6.35xx-100-A01 42 34 6.35 0.6096/1.27
2.54/3.175
5.08/10.16
12.7/25.4
2DM542C
2DM522-EC
42SE1840-417-TR6.35xx-100-A01 42 400 6.35 0.6096/1.27
2.54/3.175
5.08/10.16
12.7/25.4
2DM542C
2DM522-EC
42SE1848-417-TR6.35xx-100-A01 42 48 6.35 0.6096/1.27
2.54/3.175
5.08/10.16
12.7/25.4
2DM542C
2DM522-EC
42SE1860-425-TR6.35xx-100-A01 42 60 6.35 0.6096/1.27
2.54/3.175
5.08/10.16
12.7/25.4
2DM542C
2DM522-EC
42SE1834-415-TR6.35xx-100-SC-A01 42 66 6.35 0.6096/1.27
2.54/3.175
5.08/10.16
12.7/25.4
2DM542C-SC
2DM522-EC-SC
42SE1840-417-TR6.35xx-100-SC-A01 42 72 6.35 0.6096/1.27
2.54/3.175
5.08/10.16
12.7/25.4
2DM542C-SC
2DM522-EC-SC
42SE1848-417-TR6.35xx-100-SC-A01 42 80 6.35 0.6096/1.27
2.54/3.175
5.08/10.16
12.7/25.4
2DM542C-SC
2DM522-EC-SC
42SE1860-425-TR6.35xx-100-SC-A01 42 92 6.35 0.6096/1.27
2.54/3.175
5.08/10.16
12.7/25.4
2DM542C-SC
2DM522-EC-SC

57机座法兰

产品型号 机座法兰
(mm)
机身长度
(mm)
丝杆直径
(mm)
丝杆导程
(mm)
刹车
(抱闸)
匹配驱动器
57SE1845-430-TR9.525xx-150-A01 57 45 9.525 1.27/2.54
3.175/5.08
6.35/10.16
12.7/25.4
2DM556
2DM556-EC
57SE1856-430-TR9.525xx-150-A01 57 56 9.525 1.27/2.54
3.175/5.08
6.35/10.16
12.7/25.4
2DM556
2DM556-EC
57SE1865-440-TR9.525xx-150-A01 57 65 9.525 1.27/2.54
3.175/5.08
6.35/10.16
12.7/25.4
2DM556
2DM556-EC
57SE1876-440-TR9.525xx-150-A01 57 76 9.525 1.27/2.54
3.175/5.08
6.35/10.16
12.7/25.4
2DM556
2DM556-EC
57SE1845-430-TR9.525xx-150-SC-A01 57 86 9.525 1.27/2.54
3.175/5.08
6.35/10.16
12.7/25.4
2DM556-SC
2DM556-EC-SC
57SE1856-430-TR9.525xx-150-SC-A01 57 97 9.525 1.27/2.54
3.175/5.08
6.35/10.16
12.7/25.4
2DM556-SC
2DM556-EC-SC
57SE1865-440-TR9.525xx-150-SC-A01 57 106 9.525 1.27/2.54
3.175/5.08
6.35/10.16
12.7/25.4
2DM556-SC
2DM556-EC-SC
57SE1876-440-TR9.525xx-150-SC-A01 57 117 9.525 1.27/2.54
3.175/5.08
6.35/10.16
12.7/25.4
2DM556-SC
2DM556-EC-SC

60机座法兰

产品型号 机座法兰
(mm)
机身长度
(mm)
丝杆直径
(mm)
丝杆导程
(mm)
刹车
(抱闸)
匹配驱动器
60SE1865-450-TR9.525xx-150-A01 60 65 9.525 1.27/2.54
3.175/5.08
6.35/10.16
12.7/25.4
2DM556
2DM556-EC
60SE1887-450-TR9.525xx-150-A01 60 87 9.525 1.27/2.54
3.175/5.08
6.35/10.16
12.7/25.4
2DM556
2DM556-EC
60SE1865-450-TR9.525xx-150-SC-A01 60 97 9.525 1.27/2.54
3.175/5.08
6.35/10.16
12.7/25.4
2DM556-SC
2DM556-EC-SC
60SE1887-450-TR9.525xx-150-SC-A01 60 128 9.525 1.27/2.54
3.175/5.08
6.35/10.16
12.7/25.4
2DM556-SC
2DM556-EC-SC

86机座法兰

产品型号 机座法兰
(mm)
机身长度
(mm)
丝杆直径
(mm)
丝杆导程
(mm)
刹车
(抱闸)
匹配驱动器
86SE1876-460-TR15.875xx-150-A01 86 76 15.875 2.54/3.175
5.08/12.7
25.4
2DM860
2DM880-EC
86SE18114-460-TR15.875xx-150-A01 86 114 15.875 2.54/3.175
5.08/12.7
25.4
2DM860
2DM880-EC
86SE1876-460-TR15.875xx-150-SC-A01 86 119 15.875 2.54/3.175
5.08/12.7
25.4
2DM860-SC
2DM880-EC-SC
86SE18114-460-TR15.875xx-150-SC-A01 86 157 15.875 2.54/3.175
5.08/12.7
25.4
2DM860-SC
2DM880-EC-SC
