型号：2DM860
名称：两相步进驱动器
◼ 电流矢量控制
◼ 内置加减速控制
◼ 中、高速力矩补偿
◼ 参数自整定，电机自适应
◼ 振动小，低发热，低速运行平稳


在线购买 →

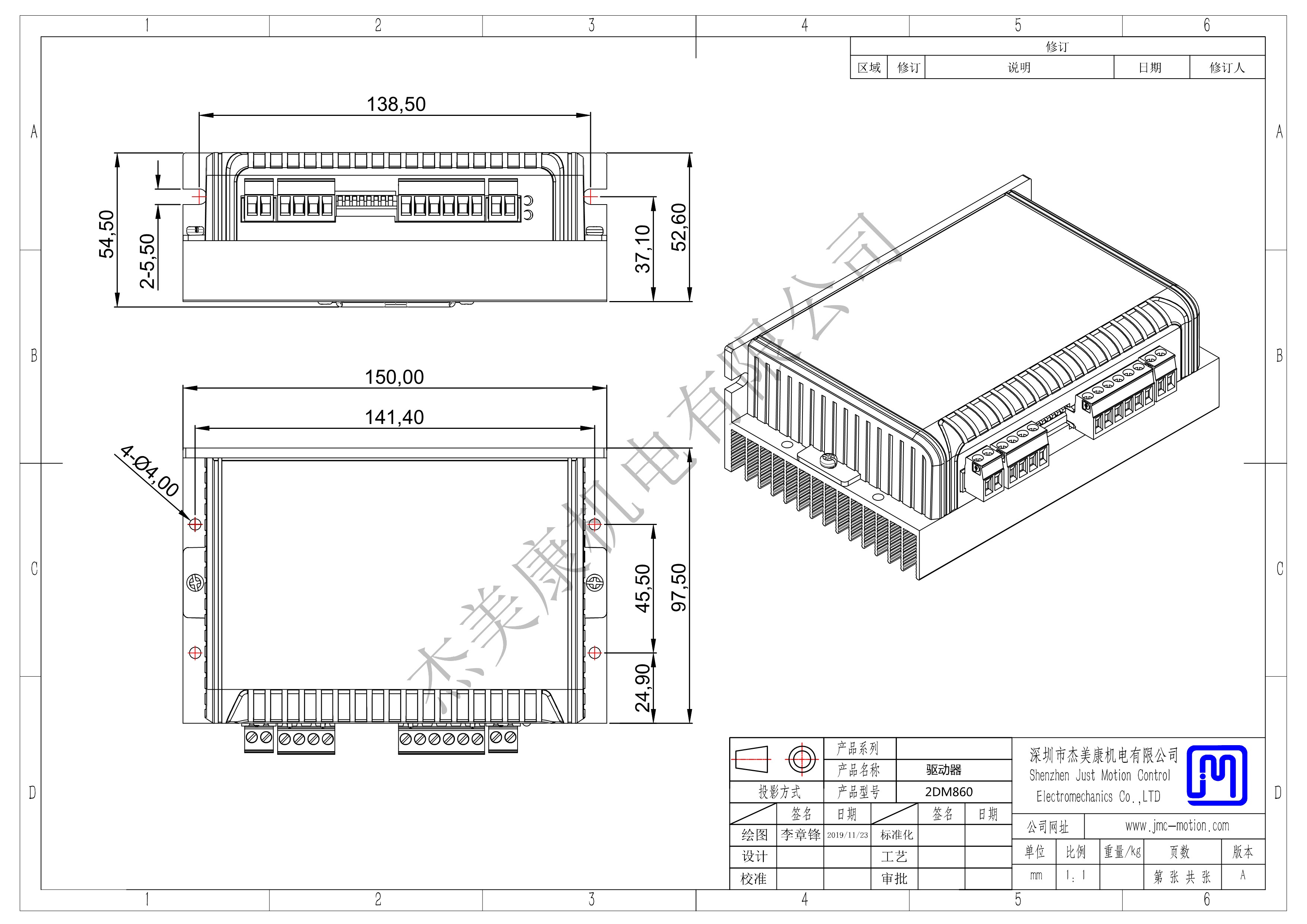

产品概述机械尺寸拨码设置 配套 相关 下载

特点

  • 参数自整定，电机自适应；
  • 内置高细分,振动小，低发热，低速运行平稳；
  • 中、高速力矩补偿；
  • 电流矢量控制，电流效能高；
  • 内置加减速控制，改善启停平滑性；
  • 电机运行位置记忆；
  • 输入信号差分光耦隔离，兼容5V~24V；
  • 用户可自定义细分；
  • 过流保护，过压保护；
  • 自动检测，可灵活选择脉冲边沿计数方式；
  • 绿灯表示运行，红灯表示保护或脱机；

基本规格、

错误报警及LED灯闪烁次数


常见问题及故障处理

  • 1、电源灯不亮
  • 输入电源故障，请检电源线路.电压是否过低
  • 2、上电亮红灯报警
  • 电机电源相线是否连接
  • 驱动器输入电源电压是否过高或者过低
  • 3、脉冲输入后不转动
  • 驱动器的脉冲输入端的接线是否可靠
  • 驱动器系统配置中的输入方式是否为脉冲输入相关的输入方式
  • 电机是否使能松开

拨码开关设定

  • 电流选择开关：SW1、SW2、SW3
  • 静态半流或全流选择：SW4、ON全流、OFF半流
  • 细分选择开关：SW5、SW6、SW7、SW8
  • 具体可参照面板丝印说明：开关打开为OFF，闭合为ON

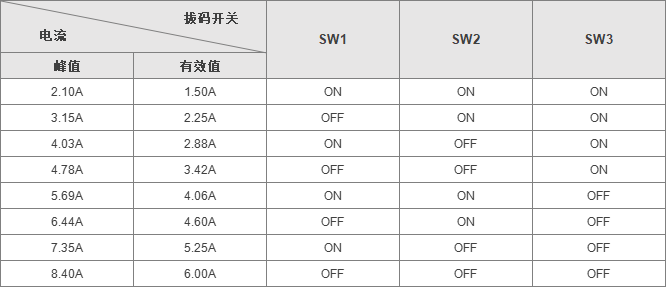

电流拨码表

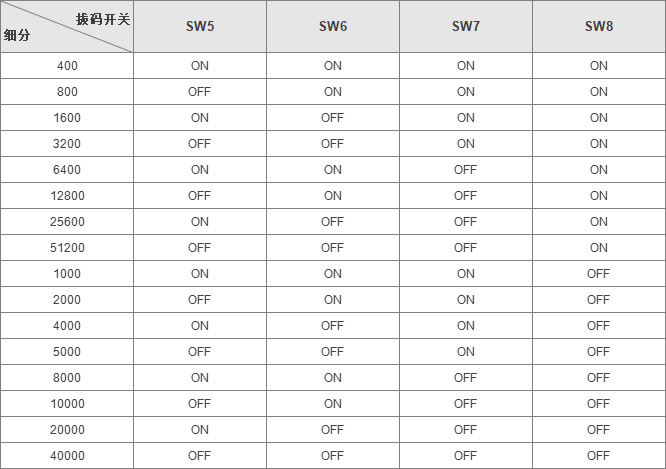

细分拨码表

两相步进电机 86J1880-460-01 查看详情
两相步进电机 86J18118-460-01 查看详情
两相步进电机 86J18128-460-01 查看详情
两相步进驱动器 2DM556 查看详情
两相步进驱动器 2DM2260 查看详情
