型号:MCAC825
名称:低压直流伺服驱动器
◼ 多种控制输入模式
◼ 光耦隔离伺服复位输入接口 ERC
◼ 电流环带宽:(-3dB)2KHz(典型值)
◼ 过流、过载、超速、超差、编码器、过压、欠压
◼ 可用 RS232C 接口通过 PC 机或文本显示器下载参数


技术特点

  • 1、使用 DSP+FPGA 双芯片平台,优化的电流环设计,使得驱动器具有高动态响应、极短的整定时间、运行平稳、停止时振动小的特点。
  • 2、具备自动增益调整模块,用户可根据需求选择刚性等级。
  • 3、内置 FIR 滤波器及多组陷波滤波器,可自动辨识并抑制机械振动。
  • 4、内置扰动转矩观测器,使得驱动器具有极强的抗外部扰动能力。
  • 5、具有以太网通讯网口,支持 Ether CAT 通信
  • 6、有可编程的 4 路 INPUT 和 3 路 OUTPUT 端口,用户可通过参数设置自定义输入、输出,应用灵活。
  • 7、具有过压、欠压、超速、过载、位置偏差过大、编码器错误等完善的保护功能,并可记忆 8 组历史故障信息。
  • 8、具有丰富的监控项目,使用过程中用户可以选择想要的监控项目监测运行状况。
  • 9、驱动器可以通过 RS232 接口与 PC 机通讯,实现简单、快捷调试伺服驱动系统。
  • 10、一般应用参数无需调整。

基本规格

型号
宣传手册
用户手册
通信手册

CE认证

CE RoHS

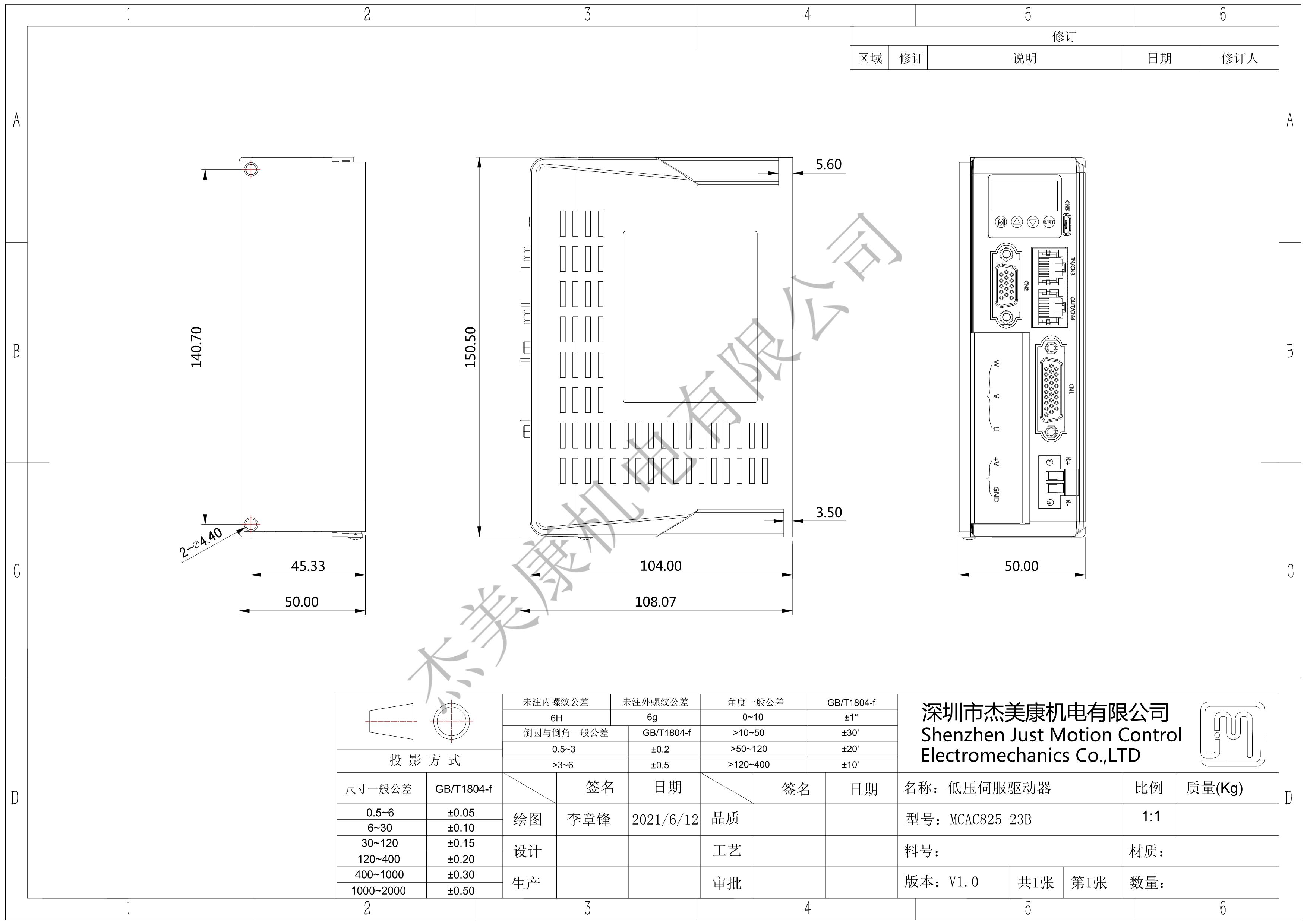

2D图纸
3D模型
调试
软件
设备
描述文件
MCAC825
点击下载
点击下载
