型号:JASD20002-20B
名称:高压交流伺服驱动器
◼ 多种控制模式选择
◼ 具备自动增益调整模块
◼ 内置扰动转矩观测器
◼ 内置FIP滤波器及多组陷波滤波器
◼ 具有RS485接口,支持MODBUS通信


技术特点

1、使用 DSP+FPGA 双芯片平台,优化的电流环设计,使得驱动器具有高动态响应、极短的整定时间、运行 平稳、停止时振动小的特点。

2、具备自动增益调整模块,用户可根据需求选择刚性等级。

3、内置 FIR 滤波器及多组陷波滤波器,可自动辨识并抑制机械振动。

4、内置扰动转矩观测器,使得驱动器具有极强的抗外部扰动能力。

5、具有多种控制模式供选择,位置控制、速度控制、转矩控制,可切换各种控制模式。

6、位置脉冲输入频率达 4MHz,支持脉冲+方向、正交脉冲、双脉冲等多种位置指令方式。

7、具有 RS485 接口,支持 MODBUS 通信,配合带记忆功能的多圈绝对值编码器,可灵活地应用到机械手 等行业。

8、有可编程的 8 路 INPUT 和 5 路 OUTPUT 端口,用户可通过参数设置自定义输入、输出,应用灵活。

9、支持 17 位、20 位、23 位高精度绝对值编码器。

10、具有过压、欠压、超速、过载、位置偏差过大、编码器错误等完善的保护功能,并可记忆 8 组历史故障 信息。

11、具有丰富的监控项目,使用过程中用户可以选择想要的监控项目监测运行状况。

12、驱动器可以通过 RS232 接口与 PC 机通讯,实现简单、快捷调试伺服驱动系统。

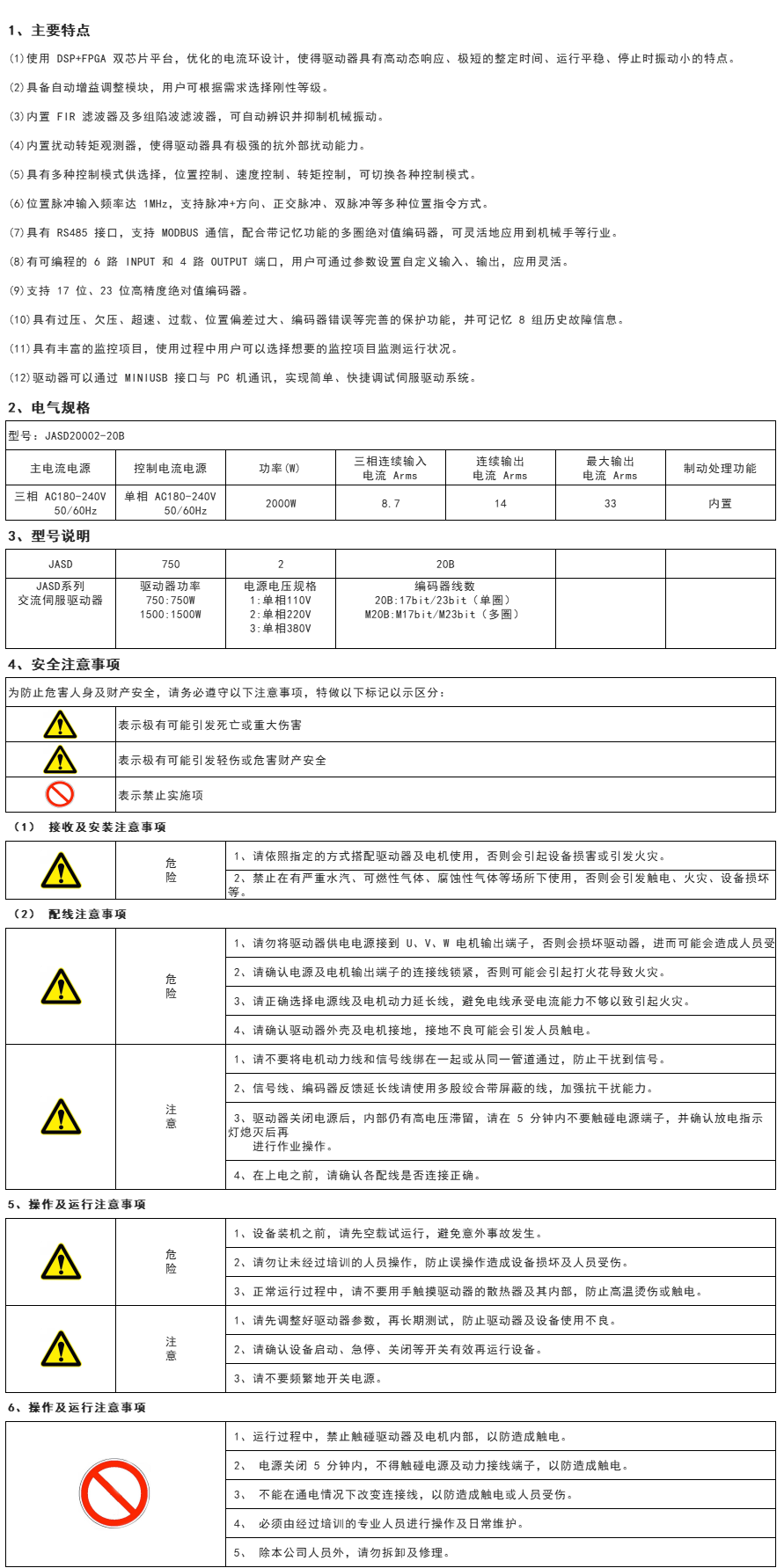

基本规格



高压交流伺服驱动器 JASD30002-20B 查看详情
型号
宣传手册
用户手册
通信手册

CE认证

CE RoHS

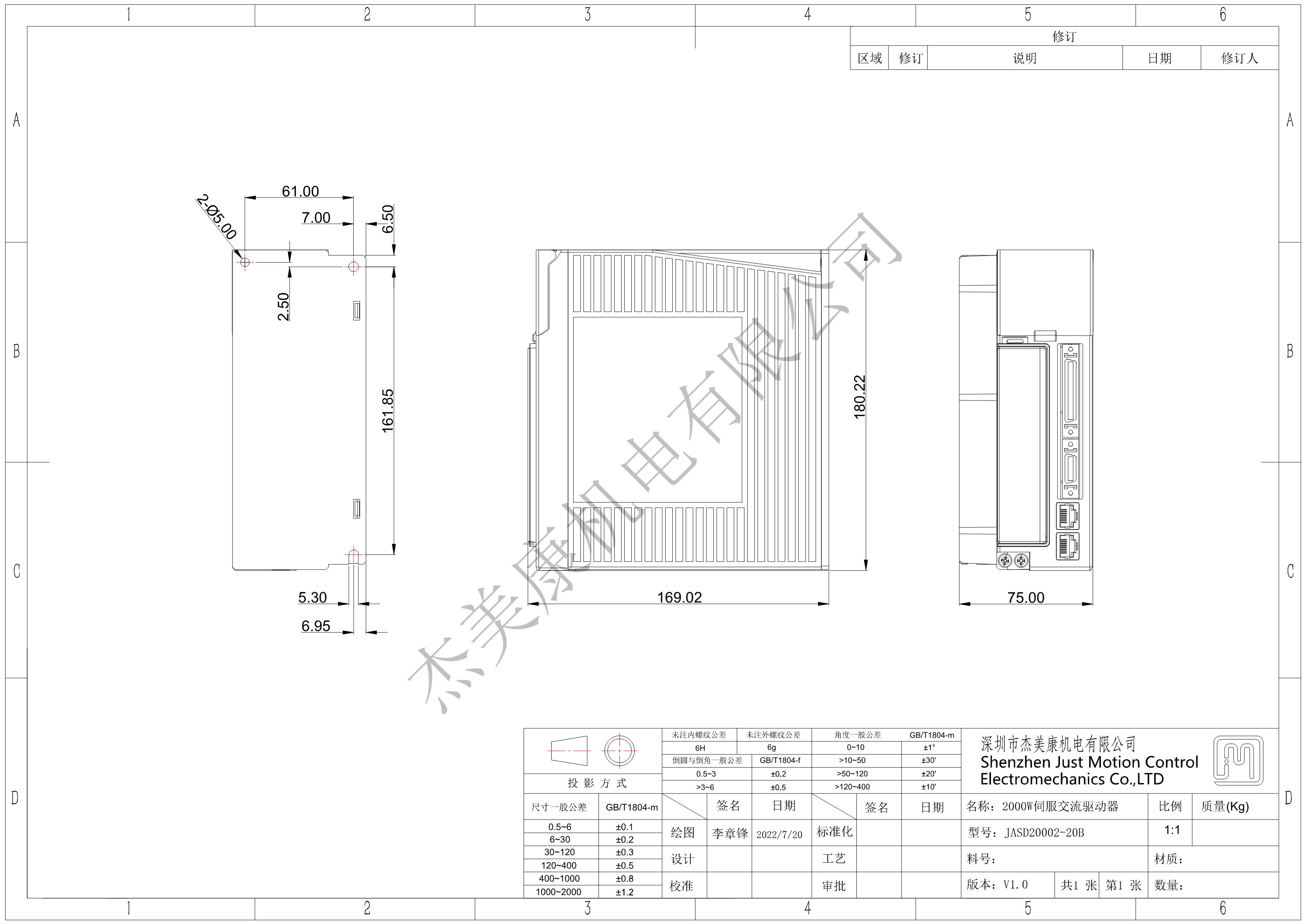

2D图纸
3D模型
调试
软件
设备
描述文件
JASD20002-20B
点击下载
点击下载
